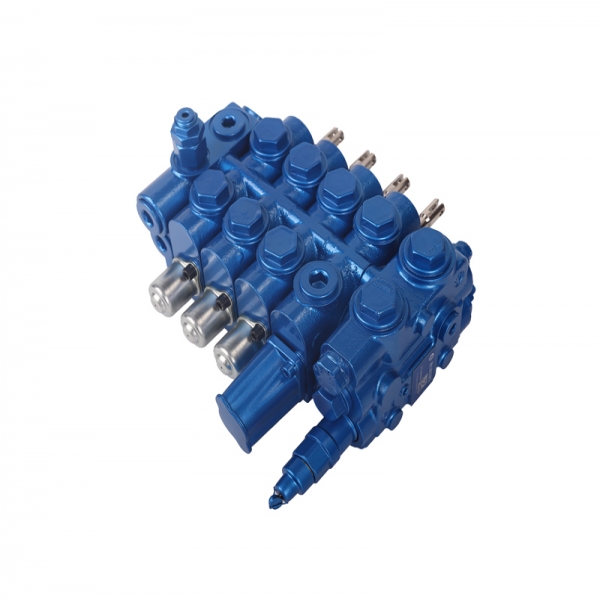

產品特點

6通片式多路閥；

緊湊的片式結構，可針對不同機器的需要組合相應的控制閥組；

控制方式：手動、電控；

回路形式：并聯回路、串并聯回路、串聯回路；
負載敏感控制，微動特性好；

多路閥結構緊湊壓力損失小，進出油油口位置可根據用戶需要做調整；

通過一次、二次溢流閥保護系統；

具有自動調平，后傾半速功能。

應用領域

除在叉車領域廣泛應用之外，還能在物流搬運機械等其他機械上應用。

技術參數（對超出下述參數的應用場合，請與我公司聯系）

概述
結構	螺栓連接
說明	6通回路/壓力控制
安裝位置	任意
油口連接方式	螺紋
通徑 mm	15
閥桿行程 mm	7/7
液壓
泄漏量（在180bar，32mm2/s，50℃時） mL/min	≤20（普通）
泄漏量（在180bar，32mm2/s，50℃時） mL/min	≤12（叉車類）
額定壓力bar	中壓型L ≤250
額定壓力bar	高壓型H ≤300
回油背壓bar	≤15
液壓油溫度范圍℃	-20～+100
粘度范圍mm2/s	10～460
油液允許的污染等級	-/19/16 （ISO4406：1999）
機械
重量
進油聯 kg	4.5
換向聯（標準液控聯） kg	6.3
出油聯 kg	3.9
閥芯復位力(無定位裝置)N	≤160
閥芯允許的最大操作力
軸向力N	≤1000
徑向力N	≤20

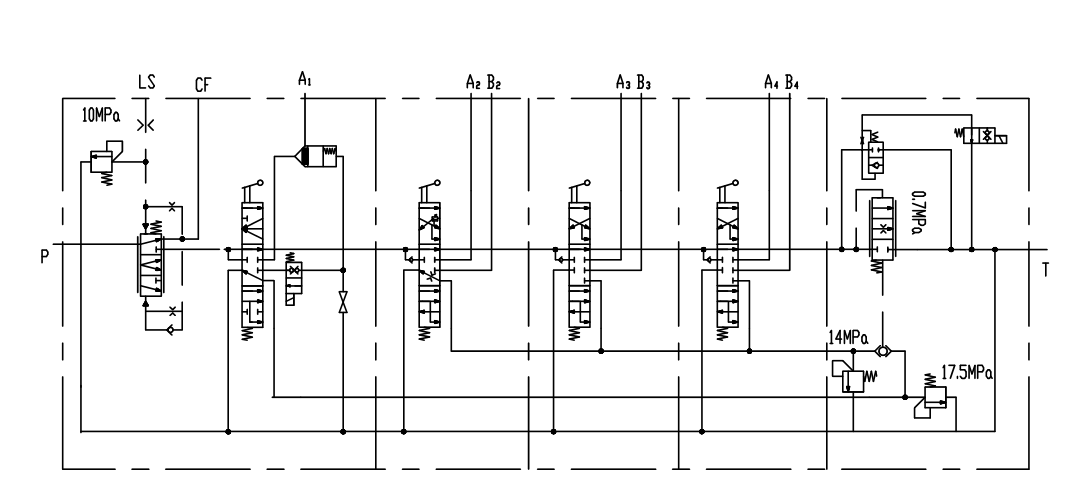

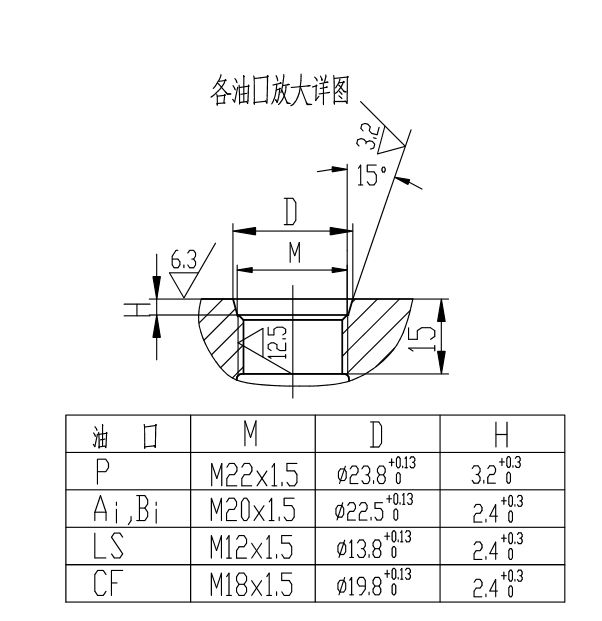

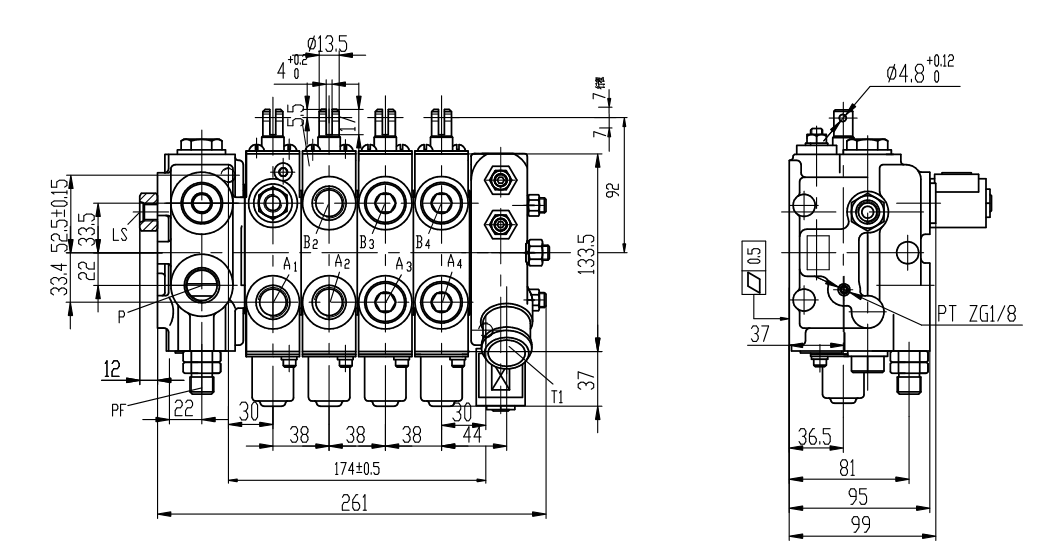

典型液壓原理圖及外形圖之一

應用說明

該系列CDB5多路閥在流量足夠的情況下，每個工作聯的流量是恒定的，與其負載的變化無關，使得每個工作元件都能實現平穩的工作，不會(huì )出現加大油門突然加速，更加便于操控；系統在工作時，泵工作壓力一直是執行元件的壓力（即負載壓力）加上控制壓力P（CDB5為0.7MPa），泵工作壓力隨負載壓力變化而變化，實現了系統的高效利用，降低能耗，而現在普通多路閥，泵是在溢流壓力下工作（起升除外）；系統多余的流量通過控制閥芯的調節回油箱，其卸荷壓力為負載壓力加上控制壓力。而現在普通多路閥，多余流量通過溢流閥回油箱，卸荷壓力高，而且產生熱量，加速液壓系統的老化；多路閥內部裝有梭閥，可以反饋執行元件的最高壓力，從而調節流量；該系列多路閥應用于1-3T叉車。

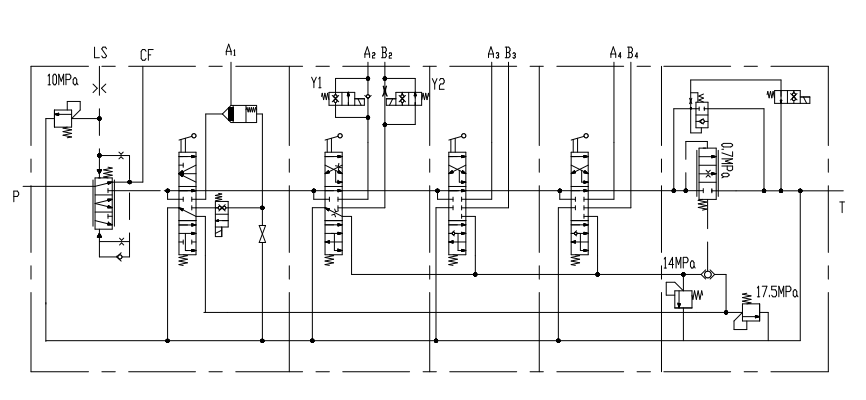

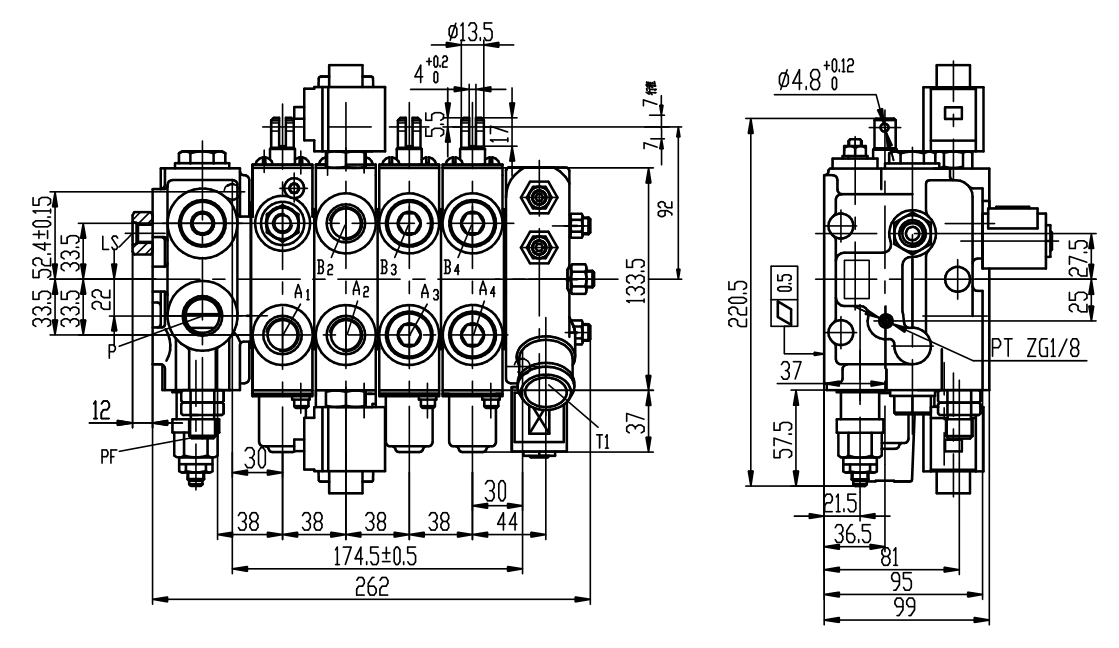

典型液壓原理圖及外形圖之二

應用說明

該系列多路閥具有負載敏感功能，微動特性好，可設置每一口的流量實現精細控制，并增加了操作者感知設置（OPS功能），通過在升降閥片和回油閥片上設置電磁閥，在車輛座椅內設置開關來控制電磁閥，實現當人離開座椅后整車無法動作，該系列多路閥應用于1-3T叉車、小型叉裝機等等。

典型液壓原理圖及外形圖之三

應用說明

該系列多路閥除具有負載敏感、OPS功能，還能實現自動調平，即通過在前傾回油設置電磁閥，將控制按鈕設置在操縱手柄上，當操縱者需要門架水平時，只要按住控制按鈕推動手柄即可，也可設置當門架超過一定高度時，關閉該電磁閥，防止誤操作造成前傾角度過大；后傾半速，即在后傾回油上設置電磁閥，通過傳感器反饋門架高度，當門架超過一定高度時，關閉電磁閥，使得后傾流量減少，實現后傾高門架半速功能。
