產品特點
該多路閥采用片式結構,可根據客戶要求組合;
對不同的執行元件分配流量時,流量與其需求成比例,與泵的飽和狀態和負載壓力無關(LUDV);
每一聯換向片的流量可調,只需一個變量泵即可滿足所有作業功能;
閥體內集成負載保持閥,防止換向過程中執行器突然下降;
與變量泵配套使用,當多路閥處于中位時,通過LS口壓力反饋,使變量泵斜盤角度最小,油液通過卸荷閥芯低壓小流量卸荷,節能效果良好。
應用領域
主要應用于6噸及以下噸位小型挖掘機,或其他工程機械。

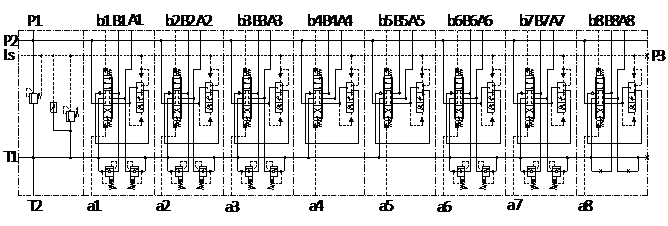

液壓原理圖
動臂 鏟斗 斗桿 左行走 右行走 破碎錘 推土 回轉
注:P1、P2口進油、T口回油,a、b口接先導油、AB口接控制油缸。
技術參數(對超出下述參數的應用場合,請與我公司聯系)
概述 |
|
結構 |
分片式 |
安裝方式 |
壓力控制 |
油口連接方式 |
螺紋 |
通徑 mm |
12 |
液壓 |
|
公稱壓力bar |
250 |
A、B口最高壓力bar |
270 |
a、b口最高壓力bar |
30 |
允許最大回油背壓bar |
15 |
主安全閥壓力bar |
100~250 |
二次溢流閥壓力bar |
150~315 |
泄漏量(在100bar,36m2/s,50℃時) mL/min |
30 |
流量 L/min |
100(每片最大) |
液壓油溫度范圍℃ |
-20~+100 |
粘度范圍m2/s |
10~460 |
油液允許的污染等級 |
-/19/16 (ISO4406:1999) |
機械 |
|
重量 |
約37.5kg |
產品外形圖
油口 | 尺寸 | 擰緊力矩 |
P、T、P2、T2 | G3/4” | 70N.m |
A、B、P3 | G1/2” | 50N.m |
LS、M、a、b | G1/4” | 20N.m |
