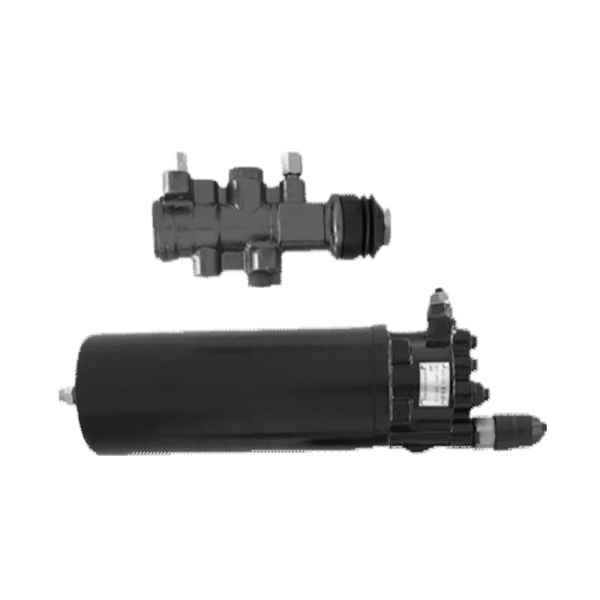

產品特點(OBV)
制動靈敏，制動微動性能好；
控制方式：腳踏連桿式；
密封形式：采用單向閥和錐閥的密封，泄漏量??；
N口可根據需要接轉向系統或回油；
工作形式：采用比例減壓閥結構，隨著腳踏力的不同，輸出不同的壓力。
產品特點(HXQ)
密封形式：采用單向閥和活塞密封形式，泄漏量??；
連接方式：與OBV-L25E連接，實現充液功能；
安全裝置： 蓄能保壓結構設置有安全閥；
結構特點：彈簧式活塞式和充氮活塞式蓄能器；
應用領域
主要用于5～10噸叉車、或同等噸位其它工程機械的制動系統；
液壓原理圖
技術參數(OBV)（對超出下述參數的應用場合，請與我公司聯系）
|
概述 |
|
|
連接方式 |
整體式 |
|
控制方式 |
比例減壓 |
|
安裝方式 |
見外形圖 |
|
油口連接方式 |
螺紋 |
|
通徑 mm |
10 |
|
重量 Kg |
1.9 |
|
液壓 |
|
|
公稱流量 L/min |
25 |
|
公稱壓力bar |
160 |
|
制動壓力 bar |
100 |
|
制動響應時間 s |
0.3 |
|
允許最大回油背壓bar |
1 |
|
液壓油溫度范圍℃ |
-20～+100 |
|
粘度范圍m2/s |
10～380 |
|
油液允許的污染等級 |
-/19/16 （ISO4406：1999） |
|
機械 |
|
技術參數(HXQ)（對超出下述參數的應用場合，請與我公司聯系）
|
概述 |
|
|
結構 |
彈簧活塞式和充氮活塞式 |
|
控制方式 |
壓力控制 |
|
安裝方式 |
見外形圖 |
|
油口連接方式 |
螺紋 |
|
通徑 mm |
10 |
|
重量 Kg |
12.1（HXQ-00b）、 13.2（HXQ-00a） |
|
液壓 |
|
|
公稱壓力 bar |
90 |
|
允許最大回油背壓 bar |
15 |
|
報警開關電壓 V |
12～24 |
|
蓄能器容積 ml |
0.3 |
|
報警壓力 bar |
60 |
|
安全閥壓力 bar |
125 |
|
液壓油溫度范圍℃ |
-20～+100 |
|
粘度范圍m2/s |
10～380 |
|
油液允許的污染等級 |
-/19/16 （ISO4406：1999） |
|
機械 |
|

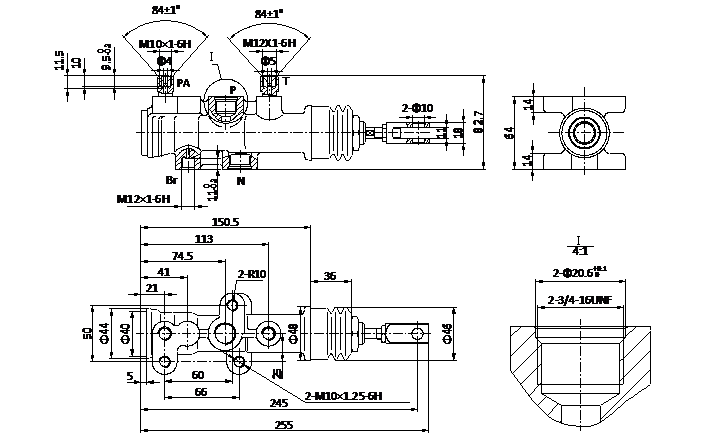

產品外形圖(OBV)
產品外形圖(HXQ)
